產品簡介

針對目前村鎮生活污水處理存在的痛點、主要處理模式等，優科環保自主開發了“低能耗、智能型一體化BME-MBR”系列產品，經技術創新、科學設計、精心制造，歷經十載，四次改進升級，目前已實現標準化、系列化、規?；a(chǎn)，產品具有處理高效、運行管理方便等優點，而且外觀設計賞心悅目、美觀大氣，與自然環境和諧相融，給人以視覺上的享受。

適用場合

適用于小規模集中式村鎮生活污水處理，黑臭河道截污凈化處理，處理后達標排放或回用。

單套處理能力

25~500m3/日

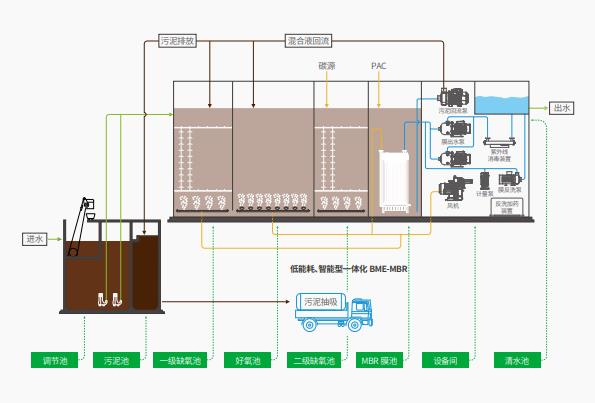

工藝流程圖及說明

1) 格柵渠：

污水經管網收集輸送至污水處理站，首先經格柵清除污水中含有的大顆粒固體物或漂浮物，保證后續處理裝置穩定運行。柵渣定期外運處置。

2) 調節池：

整個調節系統由調節池、提升泵、液位計等輔助系統組成。污水在此進行流量及濃度的緩沖和調節，調節水量、水質對進入后續生化處理系統的污水各項指標有較好的穩定性，促進系統處理效率。污水經調節池提升泵提升進入一體化污水處理設備。

3) BME-MBR一體化污水處理設備：

BME-MBR裝置由一級缺氧池、好氧池、二級缺氧池、MBR膜池、清水池、設備間及相關配套設備等組成。污水進入BME-MBR裝置，首先經提籃格柵進一步攔截水中毛發和固體雜物以保護膜組件，之后依次經過一級缺氧池、好氧池、二級缺氧池、MBR膜池，污水在高濃度懸浮活性污泥和填料固定生物膜的雙重生物群體作用下充分降解，生物降解后的水經中空纖維膜過濾，凈化后的清水在出水泵的抽吸作用下排出，在膜的高效截留作用下，全部細菌及懸浮均被截留在生化系統中，膜可以有效截留硝化菌，使硝化反應順利進行，有效去除NH3-N；同時可以截留難于降解的大分子有機物，延長其在系統中的停留時間，使之得到最大限度的降解。膜過濾出水經紫外線消毒后即可達標排放。

為加強脫氮效果，BME-MBR裝置生化工藝采用AOAO工藝。MBR膜池污泥部分回流至好氧池，由于MBR膜池中要保證膜的沖刷強度，曝氣量大，水中溶解氧基本處于飽和狀態，污泥回流至好氧池除補充活性污泥量外還可以為好氧池帶去大量溶解氧，好氧池曝氣量可以有效削減，溶解氧得到了綜合利用同時降低了能耗。

一級缺氧池位于工藝系統前端，在此首先進行水解酸化和反硝化，反硝化菌將膜池混合液回流中的硝酸鹽通過生物反硝化作用，轉化成氮氣逸入到大氣中。在好氧池，活性污泥將入流中的有機氮轉化成的氨氮，通過生物硝化作用，將氨氮轉化成硝酸鹽；在二級缺氧池中，反硝化菌將好氧池中產生的硝酸鹽通過生物反硝化作用轉化為氮氣實現脫氮。

此工藝與傳統A2O工藝比較省掉了硝化液回流，降低了處理能耗同時強化了處理系統的脫氮功能。

為保證出水總磷達標，一體化BME-MBR裝置還配置了化學除磷功能，當生化除磷不能滿足排放要求時，啟用化學除磷。化學除磷啟用后加藥裝置根據設定的投加量將除磷藥劑自動投加入MBR膜池內，除磷劑在膜池的水力攪拌混合作用下與水中的磷酸鹽發生同步化學沉析及絮凝作用，再通過MBR膜的高效截留作用從而去除磷酸鹽，工程實踐經驗表明，MBR工藝中膜分離對總磷的截留有重要貢獻，實施化學除磷只需形成膜能夠截留的細小絮體即可，因此可以節省加藥量，在 MBR工藝中投加除磷藥劑進行化學除磷，不僅可以取得很好的除磷效果，對污泥性狀和膜污染控制也不會造成明顯的影響，而且經濟可行。采用的MBR膜孔徑為01~0.4μm，大腸桿菌大?。ㄩL×寬）約為0.4~0.7×1~3μm，因此大腸桿菌基本能被膜截留在池內，膜出水再通過紫外線輔助消毒后實現出水的達標排放。

4) 污泥池：

MBR系統運行中產生的少量剩余污泥先排入污泥濃縮池濃縮，濃縮后上清液回流至調節池，濃縮污泥定期外運處置。

5) 控制系統：

整個污水處理過程由PLC全自動控制，除藥劑補充外無需人工操作或干預，也可由自動控制切換為手動控制。

產品特點：

出水水質優良穩定

主體工藝采用了A2O+MBR生物脫氮除磷加膜過濾工藝，并配置了化學強化除磷功能，出水水質全面優于一級A標準，主要出水水質指標可達到地表水IV類標準。

出水水量持久穩定、膜使用壽命長

常規市場同類產品初期出水水量尚能滿足設計要求，但由于技術不夠全面成熟，隨著運行時間（通常半年到一年）的延長，膜污堵情況會日益加劇，膜通量迅速減小，造成化學清洗頻繁，當系統出水水量嚴重低于設計處理量時，不得不更換膜組件。

BME-MBR一體化污水處理設備由于集合了變頻恒流量出水技術和智能在線化學清洗技術，可以有效控制和減輕膜污染，維持膜通量，延長膜使用壽命，確保出水水量的持久穩定。

可有效控制和預防污泥膨脹

常規MBR一體化污水處理設備用于處理生活污水時，由于進水濃度偏低、MBR系統污泥濃度較高，經常會發生污泥膨脹現象，這種污泥膨脹通常是由于絲狀菌異常繁殖引起的，這種污泥膨脹發生的初期，出水水質雖然不會發生重大變化，但是會有大量泡沫產生，嚴重影響環境美觀和衛生，如不及時處理，當系統中絲狀菌成為優勢菌種時，出水水質會迅速惡化，伴隨著MBR膜的迅速污堵，出水量急劇減少，直至系統徹底癱瘓。

BME-MBR一體化污水處理設備通過工藝優化和合理配置，結合智能化控制系統，可有效控制和預防污泥膨脹的發生，為污水處理系統長期穩定運行提供了保障。

設備能耗低

BME-MBR一體化設備運行時的耗電設備主要包括鼓風機、出水泵、污泥回流泵等，由于采用無需抽真空的浸沒式膜過濾出水技術、恒流量變頻出水技術以及溶解氧綜合利用技術等，一體化BME-MBR設備相較市場同類產品電耗可以節省約20%。

集成度高、占地面積小

BME-MBR一體化污水處理設備為高度集成一體化設備，除格柵、調節池提升泵等配套設備以及污泥池外，其余設備全部集成在一體化設備箱體內，并且進行了結構優化設計和科學布置，項目現場無需另建風機房和控制間，相較市場同類污水處理設備，可節約占地30%以上。

自動運行、無人值守

BME-MBR一體化污水處理系統中配置了液位計、電磁流量計、壓差變送器及PLC可編程控制器，當調節池內水位達到啟動液位時，PLC控制污水提升泵自動運行，污水進入MBR后經生化降解處理，當MBR膜池內液位在低液位以上時，出水泵在PLC的控制下間歇式自動開啟和關閉，出水泵開啟時，經生化降解后的水在泵的抽吸作用下經過膜過濾進入出水管路，通過出水管路達標排放。同時，在出水過程中，PLC根據電磁流量計反饋的信號，自動調節出水泵的運行頻率，使出水泵始終保持恒定的設計出水量，整個過程無需人工值守，全自動運行。

人機互動界面友好

BME-MBR一體化污水處理系統配置了10吋彩色液晶觸摸屏人機界面，觸摸屏上可以實時顯示整個污水處理工藝流程、各個設備的運行狀態、反應器內實時液位、出水泵實時流量、出水泵工作頻率、過膜壓差的信息以及出水泵開停時間、工作設備和運行設備的切換時間、MBR膜池運行的高低液位等控制參數，操作人員可隨時查看系統的實時信息，并可對全部控制參數進行調整和修改，也可以通過觸摸屏對各個設備進行手動開停操作。

智能化、可遠程監控

BME-MBR一體化污水處理設備智能系統通過實時監測液位、流量、壓差、電流、電壓等，可智能判斷系統各單元及部件的運轉情況，及時進行提示、報警、停機或?qū)δみM行化學反洗。

當內部設備出現過載、短路、停機等異常情況時，PLC會及時采取停機措施，通過警報器發出聲光警報，并在彩色液晶觸摸屏上顯示圖像警報和提示信息。

當MBR系統運行一定時間后，過膜壓差逐步增大，當過膜壓差達到30KPa時，PLC即認為MBR系統需要進行在線化學反洗，PLC自動停止出水泵，并開啟反洗水泵，進行在線膜清洗。

當進行在線化學反洗后效果不明顯時，PLC即認為系統需要進行離線浸泡清洗，此時，PLC會通過警報器發出聲光警報，并在彩色液晶觸摸屏上顯示圖像警報和提示信息。

BME-MBR一體化污水處理設備還配備有物聯網遠程監控系統，通過4G網絡實時傳輸設備運行工況到云端服務器，用戶可通過PC終端或手機APP隨時監控設備運行情況，也可實時接收設備報警信息，有效降低了設備維護的人工成本。

污泥產量低

一方面因為MBR工藝本身具有的采用膜分離技術取代傳統工藝重力沉淀實現泥水分離的特性，膜將懸浮物和生物菌全部截留在反應器內部，致使生化系統具有高出傳統工藝數倍的污泥濃度，另一方面，一體化BME-MBR設備內置了大量生物組合填料，作為生物載體吸附大量微生物在其上生長繁殖，進一步提高了生化系統內的污泥濃度和數量。因此，生化系統污泥負荷極低，大量微生物處于內源呼吸階段，微生物增殖速度緩慢，同時部分微生物會自身氧化分解以獲取能量，進而污泥濃度會逐步減少，當活性污泥減少到一定程度，微生物的生長繁殖速度和消解速度逐步趨于一致，最終系統內有機物和微生物會達到一種平衡，活性污泥量基本保持恒定，因而剩余有機污泥量極少，只有少量無法生化降解的無機污泥需要排放，從而使系統在運行中有機污泥產泥量明顯降低。

相較傳統污水處理工藝的同類污水處理設備，一體化BME-MBR設備污泥產泥量能減少50%~70%。

寒冷地區冬季運行穩定

當污水處理設備在寒冷地區冬季使用時，由于室外溫度遠低于10攝氏度，污泥活性低，MBR膜通量也會降低很多，當環境溫度較低時，存在出水水質不穩定，出水量不足，膜使用壽命短等問題。

BME-MBR一體化污水處理設備通過在MBR裝置四周設置保溫板，使MBR裝置內部溫度維持在15攝氏度以上，保證了污泥活性和膜通量維持在設計范圍內，從而使設備能在寒冷地區的冬季仍能正常運行，滿足設計出水水質，同時一體化BME-MBR裝置無需放在室內或埋入地下，節省了建設設備間或土建開挖的費用，便于管理維護。

高標準防腐處理，設備使用壽命長

BME-MBR一體化污水處理設備殼體采用優質碳素鋼加工而成，防腐處理參照海運集裝箱防腐標準執行，鋼板和型材全部經自動噴砂除銹達Sa2.5級并噴富鋅底漆預處理，殼體成型后水下部分再經環氧底漆加環氧煤瀝青漆防腐處理，池外部再經環氧底漆+環氧云鐵中間漆+丙烯酸面漆防腐處理，殼體使用壽命可達20年以上。

高端配置，品質有保障

BME-MBR一體化污水處理設備內部配置的水泵、風機、膜組件、管道、儀表、自控、油漆等設備材料全部采用國際或國內一線品牌，做工精良、故障率低，穩定性好，使用壽命長，品質和售后有保障。
